Configurazione del Protocollo EIGRP in ambito IPv6

Continuiamo con la nostra serie di articoli che, attraverso esempi pratici e semplificati, dimostrano l’applicazioni di strumenti fondamentali nei rispettivi ambiti. È il turno di introdurre alla Configurazione EIGRP per IPv6. Ecco un altro breve Articolo all’introduzione della configurazione IPV6. Nello sviluppo di questo laboratorio, impareremo la configurazione di EIGRP in un contesto IPv6. Configureremo il processo EIGRP IPv6, e analizzeremo le adiacenze tra i router, infine ottimizzeremo i processi:

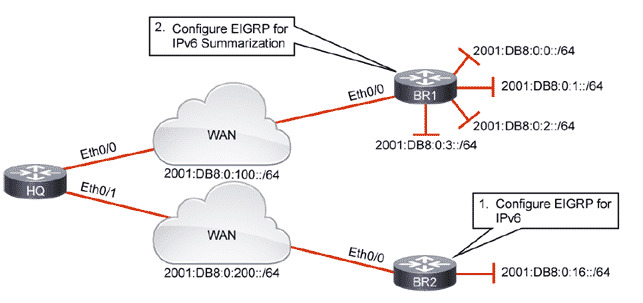

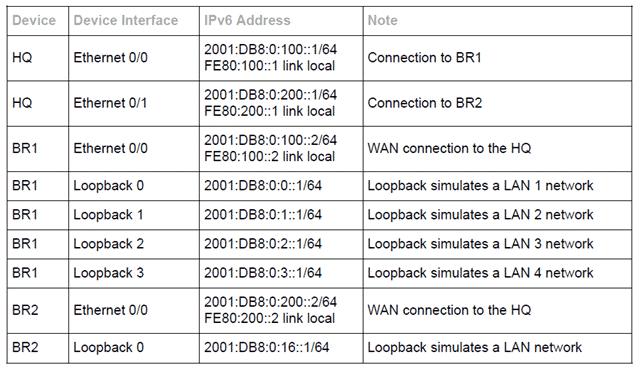

Di seguito lo schema degli indirizzi che caratterizzano la topologia oggetto del laboratorio:

Abilitiamo il routing IPv6 sul router BR2.
Il primo comando da dare per poter lavorare in IPv6 è ipv6 unicast-routing in global configuration mode. Senza questo comando, il router invia e riceve pacchetti IPv6 solo localmente sulle interfacce. Se abbiamo precedentemente configurato alcuni protocolli di routing in IPv6, il comando no ipv6 unicast-routing rimuoverà tutte le entry dei protocolli di routing dalla tabella di routing IPv6:

BR2# configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
BR2(config)# ipv6 unicast-routing

Configuriamo EIGRP per IPv6 su R2. Usiamo l’AS 100 e l’indirizzo 192.168.2.1 per il router ID. La configurazione di EIGRP per IPv6 consiste in due step: il primo step consiste nel configurare il processo EIGRP per IPv6 con il comando ipv6 router eigrp. Quando digitiamo il comando, dobbiamo specificare l’AS, che ha lo stesso significato per EIGRP di IPv4. Definisce l’autonomous system sotto il controllo di un singolo amministratore, e deve essere lo stesso su tutti i router che devono fare adiacenza in EIGRP. Un altro parametro importante è l’ EIGRP router ID. Se non ci sono indirizzi di IPv4 configurati sul router, il router non sarà in grado di scegliere l’EIGRP router ID. In questo caso, dobbiamo configurare il router ID manualmente sotto il processo di routing. Ogni router che partecipa ad EIGRP è identificato con il proprio router ID. I router cercano di determinare il proprio router ID in base al più alto indirizzo IPv4 delle interfacce loopback o, se non ci sono loopback, in base al più alto indirizzo IPv4 delle interfacce fisiche. Se non ci sono interfacce configurate in IPv4 sul router, il router ID deve essere definito manualmente, per rendere EIGRP per IPv6 operativo:

BR2(config)# ipv6 router eigrp 100
BR2(config-rtr)# eigrp router-id 192.168.2.1

Configuriamo EIGRP per IPv6 sulle interfacce Ethernet 0/0 e Loopback 0 di BR2.Il secondo step del processo di configurazione di EIGRP per IPv6 prevede l’abilitazione del protocollo sulle interfacce. Prima di abilitare EIGRP di IPv6 su una interfaccia, essa deve avere un indirizzo link-local valido. Questo perché EIGRP di IPv6 usa gli indirizzi link-local per formare le adiacenze. Possiamo abilitare IPv6 su una interfaccia dando il comando ipv6 enable sotto l’interfaccia stessa. Oppure possiamo configurare esplicitamente un indirizzo IPv6 global usando il comando ipv6 address. Questa configurazione creerà automaticamente l’indirizzo IPv6 link-local.Quando abilitiamo il protocollo sull’interfaccia, il router ci informa che l’adiacenza EIGRP per IPv6 con HQ è stata stabilita:

BR2(config)# interface ethernet 0/0
BR2(config-if)# ipv6 eigrp 100
*Oct 23 19:57:55.933: %DUAL-5-NBRCHANGE: EIGRP-IPv6 100: Neighbor FE80:200::1
(Ethernet0/0) is up: new adjacency
BR2(config-if)# exit
BR2(config)# interface loopback 0
BR2(config-if)# ipv6 eigrp 100

Su BR2 verifichiamo che l’adiacenza EIGRP per IPv6 è stabilita con il router HQ. L’output del comando show ipv6 eigrp neighbors è praticamente simile all’output del comando show ip eigrp neighbors. Notiamo la differenza nel format dell’indirizzo, poichè per stabilire l’adiacenza EIGRP è utilizzato l’indirizzo link-local:

BR2# show ipv6 eigrp neighbors
EIGRP-IPv6 Neighbors for AS(100)
H Address Interface Hold Uptime SRTT RTO Q
Seq
(sec) (ms) Cnt
Num
0 Link-local address: Et0/0 13 08:25:34 9 100 0 16
FE80:200::1
