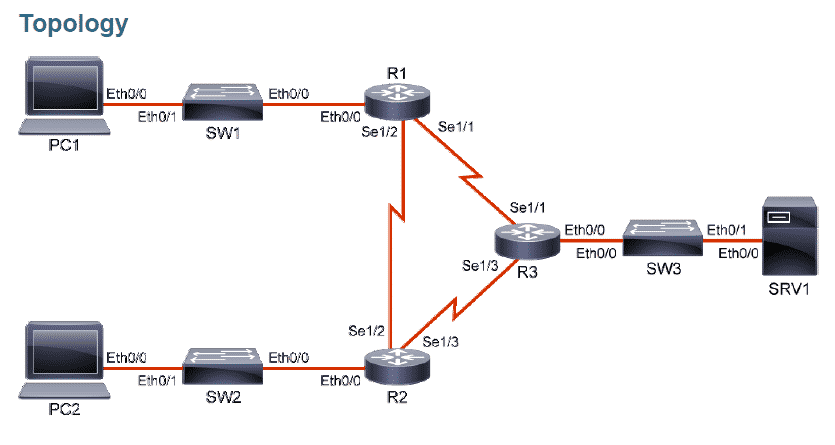

Continuiamo con la nostra serie di articoli che, attraverso esempi pratici e semplificati, dimostrano l’applicazione di strumenti fondamentali nei rispettivi ambiti. Introduciamo le configurazione di base del protocollo IPV6 attraverso l’attribuzione degli indirizzi IPV6 ad una piccola rete di router e di dispositivi (end devices). Nella topologia proposta di seguito, per questo laboratorio, insistono ancora configurazione IPV4. Come spesso accade il passaggio a IPV6 è progressivo e i 2 protocolli IP spesso coesistono grazie alla capacità dual-stack dei dispositivi. Nella fattispecie vedremo preconfigurato il protocollo RIPv2. La configurazione IPV6 è presente sul router R2 e sul PC PC2. Il laboratorio prevede l’implementazione di IPV6 su tutto il resto. Si procederà con il configurare IPV6 su R1 e R3. Per semplicità, tutti gli indirizzi IPv6 statici nella topologia differiscono solo per 2 byte. Iniziano tutti con “2001: 0DB8: 0000: 00”. L’ottavo byte completa il prefisso (64 bit) e rappresenta la rete all’interno della topologia (01, 02, 03, 04, 05 o 06) . I successivi 7 byte sono tutti 00. Il byte finale specifica l’host sulla rete; in questo esempio, il byte è 01 o 02. Dopo aver configurato R1 e R3 si configurerà PC1 e SRV1 con la “stateless autoconfiguration”. Infine si andrà a verificare la connettività tra PC1 e R1 e tra SRV1 e R3:

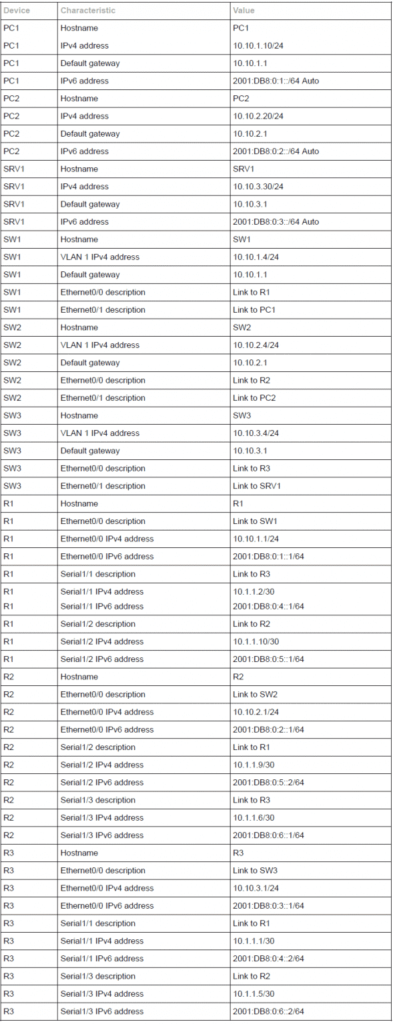

Di seguito lo schema degli indirizzi che caratterizzano la topologia oggetto del laboratorio:
Per prima cosa abilitiamo la capacità di routing IPV6 sul router interessato, in questo caso R1. Il router di default agisce come host IPV6, ma solo abilitandolo esplicitamente attiva le funzioni di routing come per default già fa con IPV4:
R1# conf t
Enter configuration commands, one per line. End with CNTL/Z.
R1(config)# ipv6 unicast-routing
Configuriamo sulla Seriale 1/2 l’ipv6 2001:DB8:0:5::1/64. Se tutto è corretto potremo pingare l’indirizzo 2001:DB8:0:5::2, detenuto dal Router R2:
R1(config)# int Serial 1/2
R1(config-if)# ipv6 address 2001:db8:0:5::1/64
R1(config-if)# do ping 2001:db8:0:5::2
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 2001:DB8:0:5::2, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 6/8/9 ms
Sul router R1 configuriamo Ethernet0/0 (2001:DB8:0:1::1/64) e Serial1/1 (2001:DB8:0:4::1/64):
R1(config-if)# int e0/0
R1(config-if)# ipv6 address 2001:db8:0:1::1/64
R1(config-if)# int s 1/1
R1(config-if)# ipv6 address 2001:db8:0:4::1/64
R1(config-if)# end
R1#
